超低煙氣在線監測設備

我公司提供的CEMS煙氣在線監測設備是針對污染源煙氣，用工業型儀器對其NOX、SO2、O2含量、煙氣流量、煙氣顆粒物、煙氣溫度等進行連續測量，CEMS系統由以下四部分組成。

　　1）煙氣成份連續監測系統

　　2）顆粒物濃度檢測系統

　　3）流量檢測系統

　　4）DAS系統

1.采樣單元

采樣單元的作用是將煙道中氣體取出并輸送到預處理單元，這期間不能發生塵埃堵塞和形成酸雨。

1.1采樣探頭單元

1.1.1專用電伴熱一體化取樣探頭安裝在煙道上，含取樣和吹掃單元，由下列幾個部件組成：

1）采樣探頭：Φ50mm 不銹鋼，伸進煙道約一米處左右位置，樣氣通過此管進入采樣器。

2）陶瓷過濾器：過濾精度為 5um，煙道中塵埃絕大部分被擋在過濾器之外。

3）電加熱管：為防止在采樣單元冷凝而建立的設備，加熱溫度可以控制在 140℃左右。

4）法蘭對接：采樣單元法蘭與工藝管口法蘭相對接，完成采樣單元的安裝。

5）金屬固定支架外殼：采樣單元各部件有護罩連接在一起，達到防雨防塵的目的。

6）反吹系統：為了防止塵埃在過濾器周圍堆積，造成堵塞影響樣氣流動，設備須定時反吹，為了防止反吹氣壓力達不到要求，本設備設計有反吹氣儲氣罐，并且反吹周期在現場根據具體情況，通過一體觸控電腦進行設定或修改。

1.1.2探頭技術參數

1）加熱溫度：120～160℃

2）電源：AC220V±10%50Hz

3）功率：800W

4）工作環境溫度：-20～45℃

5）粉塵過濾能力：200g/m3

6）煙氣探桿：300X30（可加長）

7）探頭箱尺寸：350X300X240

1.2專用電伴熱取樣單元

加熱取樣管是連接探頭和預處理系統的連線，采用電伴熱形式，中間樣氣管采用 F6 聚四氟乙烯耐腐蝕軟管，采樣內溫度控制在 120～160℃，使得煙氣中的水含量以蒸汽的狀態形式存在，防止結露與二氧化硫混合生成酸，并由報警裝置。



2.采樣管技術參數

1）加熱溫度：120～160℃

2）電源：AC220V±10%50Hz

3）功率：40W/m

4）重量：1.5Kg/m

3.反吹單元

為了防止塵埃在過濾器周圍堆積，造成堵塞影響樣氣流動，設備須定時反吹，為了防止反吹氣壓力達不到要求，本設備設計有反吹氣儲氣罐，并且反吹周期在現場根據具體情況，通過一體觸控電腦進行設定或修改。

反吹控制裝置定期對取樣探頭進行反吹，以防止煙塵堵塞取樣探頭。提供的反吹氣須是干燥、無油、無水的儀表空氣或氮氣，反吹氣在取樣探頭現場增加前級空氣預熱箱（包括反吹控制閥），將反吹壓縮空氣預熱。

4.預處理單元

預處理系統保證在很短的滯后時間內，選取有代表性的樣氣，樣氣的狀態，如溫度、壓力、流速、含水量、含塵量等，干凈程度須滿足分析儀表的操作條件。主要完成以下幾項工作。

1）樣品抽取：用取樣泵將煙道中氣體抽取，提供給分析儀器測量 SO2、NOX、O2 含量。

（真空采樣泵）

冷凝除水：雙路壓縮機制冷器兩級除濕干燥，蠕動泵自動排水，并且采用膜式除濕器除去樣氣中的含水量。

（三級過濾+雙路冷凝除濕器）

2）三級過濾器：三部除塵除雜質，保證整體過濾精度在 0.2um 以下。

3）定標：系統可在線自動或手動對系統進行校零、滿量程校正服務。

4）流量調節：保證分析儀器的進樣流量在 0.5～0.7L/min 以內。

預處理單元包括：壓縮機冷凝器、防腐真空取樣泵、霧過濾器、   過濾器、中樞反吹單元等，完成樣氣的凈化、除塵、除濕，其過濾精度達到 0.1um，完全達到分析儀器要求的超凈、恒溫、恒流穩定的樣氣標氣，連續不斷的送入分析儀器，從而確保了分析儀的準確性和可靠性。先樣氣進入機柜時經過一個電動球閥，通常電動球閥是打開狀態，當吹掃時，電動球閥關閉，防止反吹氣進入機柜，起到保護預處理系統的作用。樣品氣進入壓縮機冷凝器除去濕氣，冷凝液集結在冷凝器的下方，通過排液蠕動泵自動排除。接著樣氣經過一個保護過濾器除塵，再經過一個兩位一通電磁閥，自動校零時潔凈的空氣通過此閥，經取樣泵抽出，對分析儀的零點進行校準，接著氣體進入二級制冷器進一步除濕干燥， 除濕后的氣體通過取樣泵和一個手動三通閥，注入標準氣對儀器的量程進行標校，對樣氣再做進一步干燥后進入分析儀。

冷凝器的故障信號產生時，取樣泵停止工作，故障排除后取樣泵自動啟動。測量后的廢氣排到室外，產生的冷凝液儲存在防腐儲液罐內，通過自動疏水閥自動排除。如有故障

或需要維護時，相應的信號送往控制室，操作人員會及時發現。

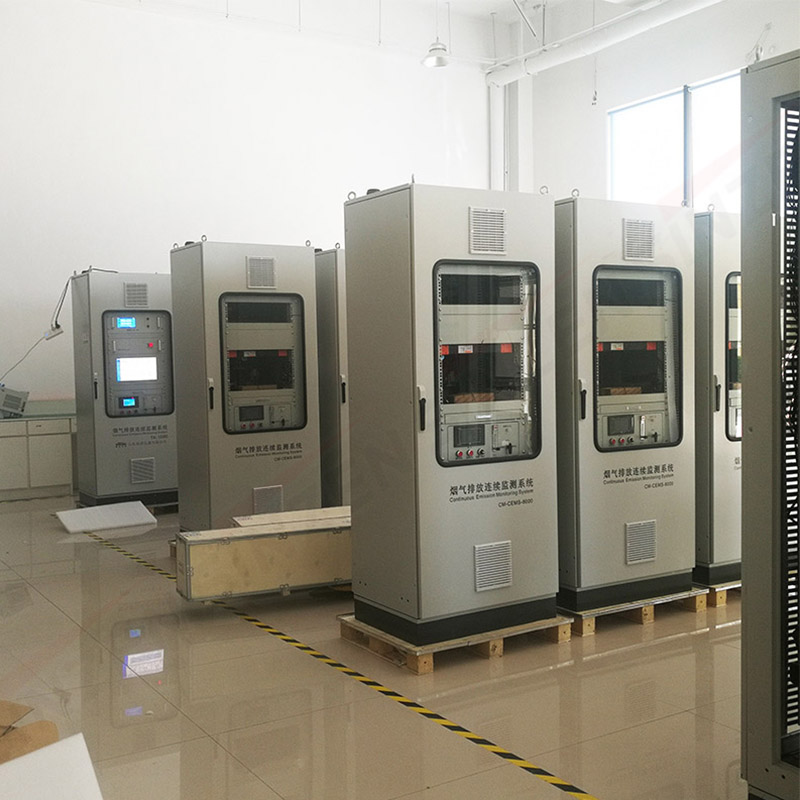

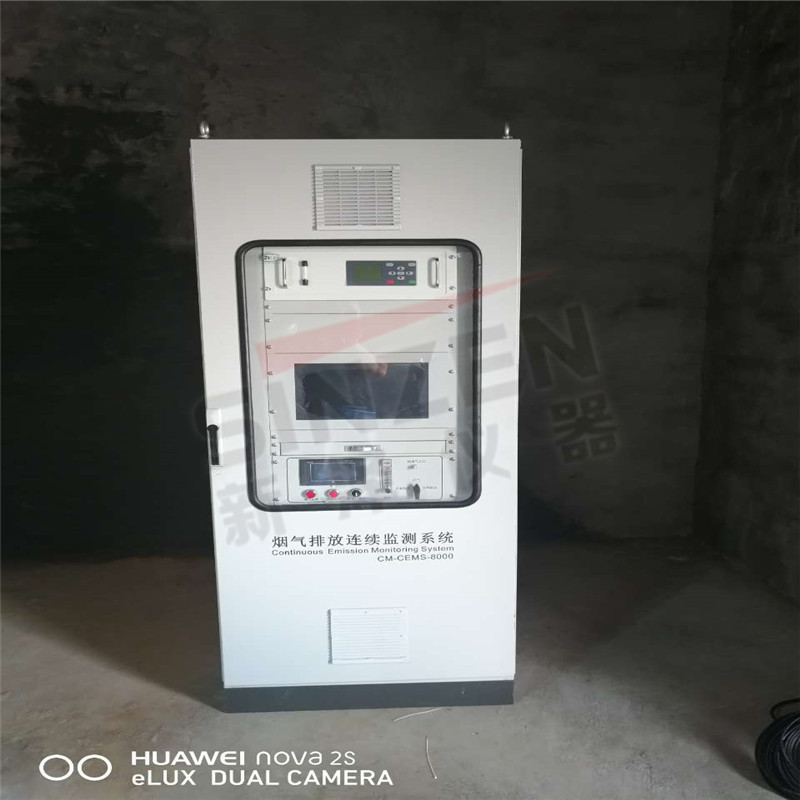

5.分析機柜

1）外形規格：2000mm(H)*800mm(W)*800mm(D)

2）防護等級：IP54

3）機柜材質：冷軋?zhí)间摪?/p>

4）為了方便機柜的吊運，機柜頂部帶有起重用的吊耳。

6.系統技術指標

1）適應范圍：煙氣成份、煙塵、流量、溫度參數的在線分析與連續監測。

2）減小電擊事件影響的措施，采用以下兩種措施以使電擊事件影響小：保證系統接地， 信號要加信號隔離器，在電纜的   和出口安裝電涌抑制裝置，用于系統電涌抑制設計。

3）設備接地大電阻：設備接地大電阻小于4歐。

4）煙道上設備的保護方法：煙道上沒有防護罩的部件能夠經受住高溫并且使絕緣的；所有布置在室外或環境條件惡劣地方的控制箱、柜全部采用碳鋼噴塑材料，防護等級不小于IP65.

5）防止探頭管線堵塞的措施：采樣探頭是帶溫度控制裝置的，探頭溫度控制在120～160℃，水份一直處于蒸汽狀態，不會液化，探頭過濾器過濾精度達到5um，可把絕大多數粉塵過濾掉，同時，探頭有定時反吹功能，可將附著在探頭過濾器芯上的粉塵吹回?zé)煹馈Ｋ裕蓸犹筋^及管線不會產生堵塞。

校準氣儲存方法及要求：標準氣儲存在環境條件控制的儀表間內，標氣瓶用木材制作或

鋼鐵制作的托架固定在離主機柜1～2米的墻壁上，瓶底放在地上，確定標氣瓶固定可靠，并易于拆裝，標氣瓶通過減壓閥、耐腐蝕的氣管連接到氣樣控制單元或者直接接到分析儀的標準口上，檢查密封性，標氣瓶出氣口和減壓閥出氣口配備壓力表，以指示壓力和剩余的容量。環境要求：溫度5～45℃，相對濕度：0～75%，附近無強烈熱源和震動源。
